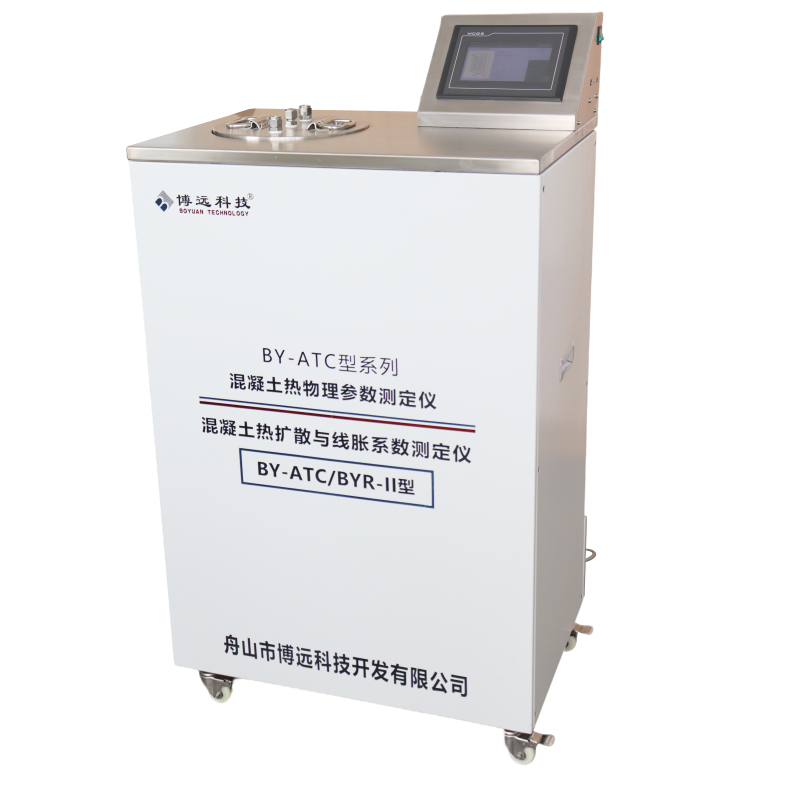

型号规格：BY-ATC/BYR-Ⅱ型
产品简介：
BY-ATC/BYR-Ⅱ型混凝土热扩散与线胀系数测定仪是博远BY-ATC系列混凝土热物理参数测定仪的独立组件之一,依据《混凝土热物理参数测定仪》JG/T329-2011和《水工混凝土试验规程》DL/T5150-2017、《水工混凝土试验规程》SL352-2020、《混凝土物理力学性能试验方法标准》GB/T 50081-2019等标准精心研制。
BY-ATC/BYR-Ⅱ型混凝土热扩散与线胀系数测定仪是旧款BY-ATC/BYR型混凝土热扩散率测定仪的升级版本,在继承原产品众多优点的基础上应用很多先进技术，不仅增加了许多新的功能，而且在控制精度、智能化等方面都有质的提升。
BY-ATC/BYR-Ⅱ型混凝土热扩散与线胀系数测定仪具有常规法（依据DL/T5150-2017与SL/T352-2020标准）和逆向热扩散率测定方法（依据产品标准JG/T329-2011附录 A）两种混凝土热扩散率（导温系数）测定方法。当采用逆向热扩散率测定时，一次试验可取得3个以上温度段的试验数据。线胀系数具有标准及自定义流程二种测试模式；在自定义模式下，一次试验可以获取多个温度段的热线胀系数。本仪器具有外接循环冷却水智能化操控功能，水位高度自动调节等新的功能，循环冷却水可重复使用，试验过程几乎不耗水。
本产品拥有多项国家专利、软件著作权等自主知识产权，具有测试精度高、智能化操控、节电节水等特点。
执行标准：
★《水工混凝土试验规程》DL/T5150-2017
★《水工混凝土试验规程》SL352-2020
★《混凝土热物理参数测定仪》JG/T 329-2011
★《混凝土物理力学性能试验方法标准》GB/T 50081-2019
应用领域：
混凝土科研、混凝土生产、质量监督检测部门以及水电、公路、铁路等工程部门对混凝土热扩散率（导温系数）和热线胀系数的测定需要。
技术参数：
1. 执行标准及主要功能：
(1) 《混凝土热物理参数测定仪》JG/T329-2011；
(2) 《水工混凝土试验规程》 DL/T5150-2017和SL/T352-2020；
(3)《混凝土物理力学性能试验方法标准》GB/T 50081-2019；
(4) 可测试混凝土热扩散率(导温系数)、热膨胀（线胀）系数和自生体积变形等。
2.热扩散率(导温系数)测定：
(1) 试验温度：5℃ ～ 80℃；
(2) 具有常规法（依据DL/T5150-2017与SL/T352-2020标准）和逆向热扩散率测定方法（依据产品标准JG/T329-2011附录 A）两种混凝土热扩散率（导温系数）测定方法；
(3) 采用逆向热扩散率测定时，一次试验可取得3个以上温度段的试验数据；
(4) 试验箱内水温变动值：优于±0.3℃，稳定热扩散阶段优于±0.05℃。
(5) 恒温温度变化：优于±0.3℃，稳定热扩散阶段优于±0.1℃
(6) 具有外接循环冷却水智能化操控功能，水位高度自动调节；
(7) 电源:AC～220V±5%，50Hz,最大功率≤2000W。
3. 热膨胀（线胀）系数：
(1) 试验温度：5℃ ～ 80℃；
(2) 恒温温度变化：优于±0.1℃；
(3)电阻值测量范围: 0～199.99Ω，电阻比测量范围:0～19999
(4)电阻测量误差:±0.01%，温度附加误差: ±0.02%
(5) 具有标准及自定义流程二种测试模式，在自定义模式下，一次试验可以获取多个温度段的热线胀系数；
(6) 自动计算热线胀系数，实时图、表显示；
(7) 电源:AC～220V±5%，50Hz,最大功率≤2000W。
4.自生体积变形测定功能：
(1) 具有混凝土自生体积变形测定功能；
(2) 电阻值测量范围: 0～199.99Ω，电阻比测量范围:0～19999;
(3) 测量误差:±0.01%；温度附加误差: ±0.02% 。
5. 自定义测试功能：
(1) 具有不超过80℃恒温水浴自定义测试功能；
(2) 具有测试独立试件温度、应变电阻和、电阻比的自定义测试功能；
6.其他：
（1）采用高可靠工业计算机实现全自动数据采集、存储、处理和智能化运行控制；
（2）大屏幕彩色触摸屏方便操作，人性化操作流程，良好的人机交和数据显示；
（3） 具有USB/LAN等接口实现仪器的联网监控和试验数据文件远程传输功能；
（4） 220V工作电压，方便安装使用。
1.实现更高精度
1) 热扩散率（导温系数）测定的两种方法中，实现恒温过程水温变动值±0.3℃内，试验装置稳定热扩散阶段的水温波动在±0.1℃以内,均优于产品标准的技术要求。
注:JG/T329-2011该指标分别为±1.0℃和±0.5℃。
2) 试验结果计算采用博远科技自主研发的客观算法，该算法在保证测量结果精度的前提下可尽量缩短试验时间。
2.人性化设计
? 采用插拔式试件中心温度传感器连接方式设计，方便试验操作；
? 仪器采用高可靠工业计算机实现全自动数据采集、贮存、处理和智能化运行控制；
? 大屏幕彩色触摸屏实现人机交互和试验数据显示，操作简单；
? 专用操控软件集成了仪器各项测试功能和齐全的辅助功能；
? 简单方便的软件版本升级、更新功能；
? 具有试验数据实时传送云端的功能。
3.创新技术
1) 具有适用《水工混凝土试验规程》SL/T352-2020、DL/T5150-2017、《混凝土物理力学性能试验方法标准》GB/T 50081-2019等标准关于混凝土热扩散率（导温系数）测试所要求的技术条件，温控精度优于规程指标，实时图表显示测试数据及结果。常规热扩散率测试所要求的冷却水采用外接自来水和外接储水桶循环水冷却两种方法，既方便试验，又可实现节约用水。
2) 独创全新热扩散率测定方法——逆向热扩散率测定法 (简称 BYR 法)
BY-ATC/BYR-Ⅱ型混凝土热扩散与线胀系数测定仪除能够按SL/T352-2020、DL/T5150-2017、GB/T 50081-2019实现混凝土热扩散率（导温系数）测定外，还引入了一种全新的热扩散率测定方法——“博远逆向热扩散率测定法”(简称 BYR 法)。
该方法由博远科技自主研发，被授于发明专利（专利号：ZL 2010 1 0224239.9）。鉴于该方法具有很多优点，被写入我国首部产品标准《混凝土热物理参数测定仪》JG/T329-2011 附录 A（资料性附录）：混凝土热扩散率逆向热扩散测定法。
采用逆向热扩散率测定法 (简称 BYR 法),与传统的热扩散率测定方法相比，具有以下优点：
■更高精度：试验装置稳定热扩散阶段（线性阶段）的水温波动可控制在±0.1℃注7：该指标产品标准JG/T329-2011为±0.5℃
■实现节能、节水：试验过程节约电能2/3以上，耗水量接近最小极限
注：采用常规法混凝土热扩散率测试，如果采用自来水作为冷却水且为直排不回收方法，初步试验表明，每做一次热扩散率试验需消耗约1.5～2T水。
■缩短试验时间：试验时间缩短一半以上
■可实现多个温度段测定：一次试验可测定不同温度段的混凝土热扩散率
3） 集成了混凝土线胀系数测定所需的测试环境（水浴）的高精度温控及应变电阻和、电阻比的实时自动测量，实现了混凝土线胀系数全自动测量与高精度控制；仪器设计在自定义模式下测试线胀系数的功能，可实现一次试验获得多个温度段的混凝土线胀系数，以满足不同环境下混凝土工程技术需要。
4） 具有自生体积变形测试和自定义模式测试（恒温水浴、试验对象的温度与应变电阻等）
5） 采用博远科技自主研发的试验数据自动分析并计算测定结果的算法,同时用户也可选择人工分析计算，可互相验证试验结果。
6） 完善的安全保障措施，仪器测定过程中自动监测各部件运行状态，发现异常立即报警提示并终止继续试验。仪器设有独立的限温安全保护装置，当水温超过 85℃时强制仪器关机，确保当仪器控制系统发生意外失效时仪器处于安全状态。

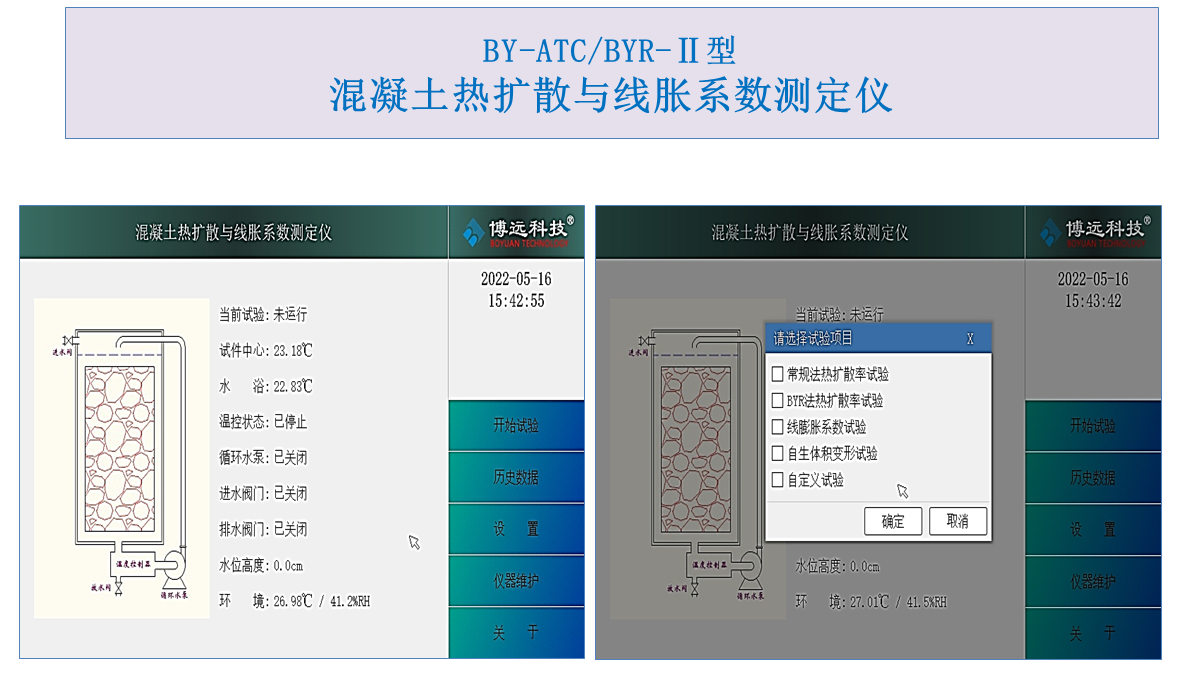

7） 仪器具有完善的显示功能、数据文件管理和数据远程传送功能:
? 具有仪器检测功能界面，可检测仪器各主要部件是否正常；

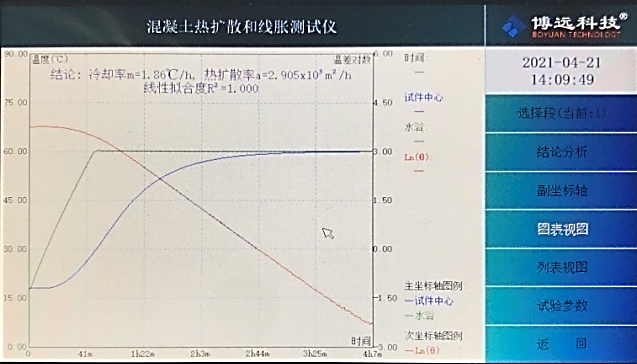

? 各个试验模式的温度数据图文显示；

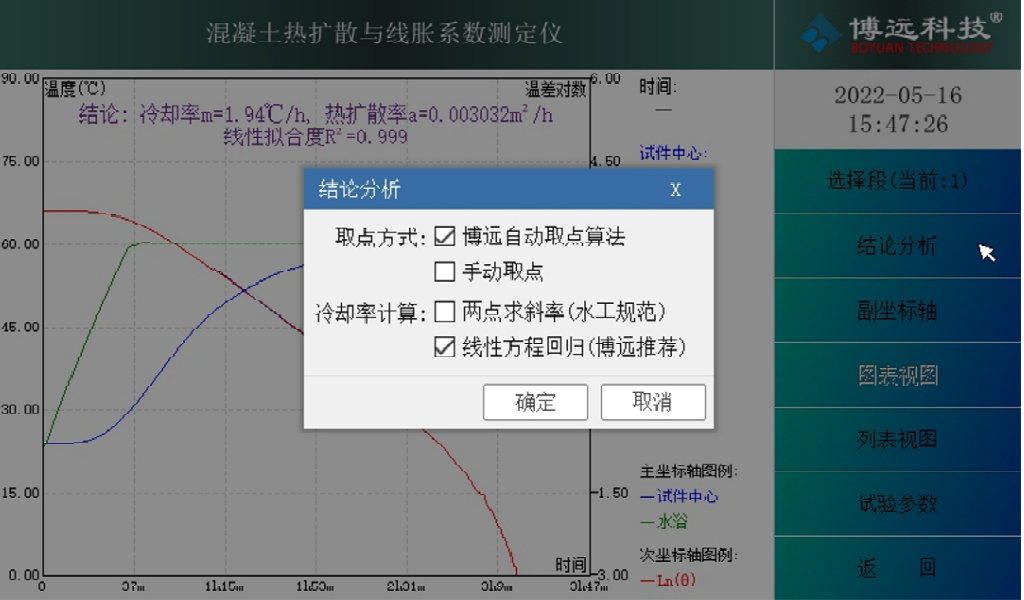

? 试验结论分析计算；
? 全自动运行：达到设定的结束试验条件后自动结束试验，显示试验结果，并生成试验数据文件；
? 具有历史试验数据文件查看、导出、删除等文件管理功能；注：仪器测试进程中也可查看历史试验数据文件；
? 齐全的试验参数及本机参数设置功能；
? 查看设备信息；
? 可实现测试数据远程传送到云端服务器及控制软件远程升级的功能。
|
序号
|
知识产权名称
|
类别
|
授权号
|
获得方式
|
|
1
|
混凝土热扩散率的测定方法及试验装置
|
发明专利
|
ZL 2010 1 0224239.9
|
自主研发
|
|
2
|
混凝土热扩散率多温段测定方法
|
发明专利
|
ZL 2011 1 0259175.0
|
自主研发
|
|
3
|
混凝土热扩散率测定装置
|
发明专利
|
ZL 2011 1 0251567.2
|
自主研发
|
|
4
|
混凝土热扩散率测定装置
|
实用新型
|
ZL 2010 2 0645880.5
|
自主研发
|
|
5
|
用于混凝土热扩散率测定的试验装置
|
实用新型
|
ZL 2010 2 0285364.6
|
自主研发
|
|
6
|
混凝土热扩散率测定装置
|
实用新型
|
ZL 2010 2 0255506.4
|
自主研发
|
|
7
|
混凝土热扩散率测定装置
|
实用新型
|
ZL 2011 2 0242591.5
|
自主研发
|
|
8
|
混凝土热扩散率测定装置
|
实用新型
|
ZL 2011 2 0317750.3
|
自主研发
|
|
