CABR-NES型非接触式混凝土收缩变形测定仪由中国建筑科学研究院和舟山市博远科技开发有限公司依据中华人民共和国国家标准《普通混凝土长期性能和耐久性能试验方法标准》（GB/T 50082—2009）所规定的非接触式混凝土收缩试验方法研制的专用仪器。
主要用途：适用于测定自成型后任意时段的自由收缩变形，也可用于无约束状态下早龄期混凝土与外界隔绝湿交换的条件下自收缩变形的测定。
仪器组成：CABR-NES型非接触式混凝土收缩变形测定仪由测定仪主机、非接触式位移传感器探头、位移传感器探头调节固定装置和专用博远混凝土收缩变形测定仪数据处理软件等组成。
主要功能、特点：
◆1.高精度大量程：选用业界最高精度等级的电涡流位移传感器，在满足高测量精度的同时实现最大测量量程。
◆2.标靶专利技术：“埋入式 U 型测量标靶”和“标准标靶”两项专利技术的配合使用，使仪器保证最高测量精度。
◆3.功能完善实用： 完善的实用功能充分体现了面向实用的人性化设计理念， 最大限度地满足客户的使用要求。
◆4.界面简明友好： 仪器采用触摸显示屏实现人机交互操作，操作界面极其友好，操作简单快捷，让使用者在使用时感到得心应手。
◆5.稳定可靠： 主机采用高性能嵌入式数据采集工控计算机系统和高可靠性的多任务实时操作系统，确保仪器能满足长时间无人值守条件下稳定可靠的运行要求。
◆6.断电自动恢复： 断电自动恢复功能设计使仪器能在无人值守的情况下恢复断电前的运行状态，确保来电后自动恢复试验，最大限度减小因断电造成的试验数据缺失。
◆7.多项创新技术：埋入式U型标靶、标准标靶、位移传感器探头固定调节架等七项专利技术。
◆8.支持远程软件版本升级： 主机具有通过局域网接口实现软件版本升级的功能。用户可通过制造商网站下载或通过电子信箱获得最新版本的主机控制软件和配套 PC 机数据处理软件进行升级。
◆9.USB 、以太局域网接口： 用户可通过 USB 接口直接使用移动 U 盘复制试验数据文件，以太网接口实现联网试验数据文件传送和软件升级功能。
◆10.环境温湿度检测： 一体化温湿度传感器同步实时监测实验场所的环境温、湿度。
◆11.配套数据处理软件： 在 Microsoft Windows 操作系统下运行，实现与收缩仪联网及试验数据文件导入、数据分析、图表生成打印等功能。
主要技术指标：
◆试验方法：符合《普通混凝土长期性能和耐久性能试验方法标准》（ GB/T 50082—2008 ）之非接触式混凝土收缩试验方法；
◆试验组数：1组（每试组3个试件）；
◆位移测量量程、精度：量程2.0/3.0/4.0mm，精度不劣于 5.0μm ；检测时间间隔：1—120分钟可设定；
◆每次试验最大记录数：不少于25000条记录（每小时一次采样可连续试验 1000 天以上）；
◆数据文件存储量：根据主机所配 CF 卡的存储量（最大 4G）；
◆环境温湿度传感器：温度±0.5℃，湿度±4.5%。

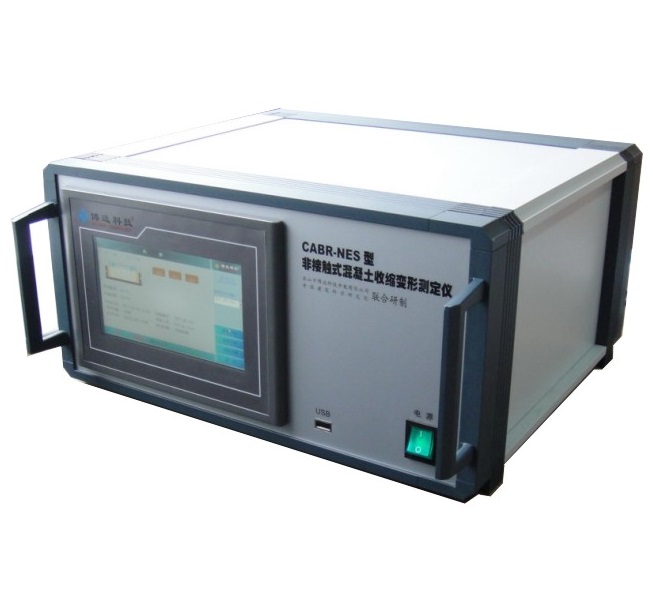

仪器主机 仪器试验运行中
主要技术指标
●试验方法：符合《普通混凝土长期性能和耐久性能试验方法标准》（ GB/T 50082—2008 ）之非接触式混凝土收缩试验方法；
●博远非接触式混凝土收缩变形测定仪控制软件（计算机软件著作权登记证书:软著登字第131682号）；
●数据文件存储量：根据主机所配 CF 卡的存储量（最大 4G ）；
●试验组数： 1 组（每试组 3 个试件、 6 个位移传感器）；
●位移测量量程、精度（未包括所有型号）：
●CABR-NES-3.0 型：量程 3.0mm ，精度优于 5.0 μm ；
●CABR-NES-2.0 型：量程 2.0mm ，精度优于 5.0 μm ；
●检测时间间隔： 1 — 120 分钟可设定；
●每次试验最大记录数：不少于 25000 条记录（每小时一次采样可连续试验 1000 天以上）；
● 环境温湿度传感器（选配）：温度± 0.5 ℃，湿度± 2.0% （最高精度，可选± 3% 、± 5%RH ）；
●数字温度传感器（选配）：± 0.5 ℃；
●显示屏： 320*240点阵的大屏幕液晶触摸显示屏；
● 电源： AC220V50Hz ；
●功耗：≤ 30W （不同型号或配置略有不同）；
●工作温度： 0 ℃ — +40 ℃；
●工作湿度：不结露；
●储藏条件：室内，不结露，避免阳光直射；
●主机尺寸： 343mm × 130mm × 320mm ；
●主机重量：约 7.7kg ，不同型号或配置有所不同。
主要技术特点
◇1. 高精度大量程：CABR-NES型非接触式混凝土收缩变形测定仪采用目前业界最高精度等级的电涡流位移传感器，在满足高测量精度的同时实现最大的测量量程。用户可根据实际需要选择以下不同测量量程的型号:
CABR-NES-3.0 ： 量程 3.0mm ，精度不劣于 5.0μm ；
CABR-NES-2.0 ： 量程 2.0mm ，精度不劣于 5.0μm 。
◇2. 标靶专利技术：“ U 型测量标靶”和“标准标靶”两项专利技术的配合使用，使仪器在保证最高测量精度的同时实现既操作简单又减低标靶使用成本的目的。
U型测量标靶具有以下特点：
●标靶的形状设计和安装方式约束机理简明，保证了被测混凝土试件在测量标距范围内的收缩变形无任何约束，完全符合测定混凝土试件自由收缩变形的必要前提；
●足够大的有效截面更能准确反映混凝土试件的收缩，避免因试件收缩不均匀性导致的测量误差；
●标靶测量面埋入混凝土部分的透孔设计使得标靶测量面的前后侧的混凝土结合成一体，在试件收缩时能紧密带动标靶，被测混凝土与标靶协同良好；
●较大孔径的透孔可在试件震捣成型时使混凝土砂浆和骨料自由通过，避免了混凝土试件在初凝前因成型时标靶测量面两侧的压强不一致所导致的标靶偏移而可能产生的测量误差；
●U型测量标靶底部成三点接触，使得标靶底部不会嵌入砂石，保证了试件成型时标靶的测量平面与试件底面保持垂直。
●标靶可叠层放置，运输时体积小，并且不易因震动或撞击发生变形或划伤测量面。
●标靶埋入并不影响传统的接触式法收缩变形性能测定的收缩测头的埋设，不影响试件在完成早龄期收缩变形测定试验后继续进行接触式法收缩变形性能测定试验。
专用的标准标靶分“吸附式标准标靶”和“倍精度双量程标准标靶”两种型号具有以下特点：
●采用高品质材料和精密加工工艺制造，保证了标靶材质、表面粗糙度的一致性并通过严格的测试校准，避免了使用普通标靶因基（标）靶材质、涂层厚薄、表面粗糙度不一致性或生产批次不同所导致的位移传感器灵敏度差异造成的测量误差，确保了仪器的测量精度；
●标准标靶在使用时通过本身所带有磁钢吸附在普通靶上，装卸极其方便，可长期反复使用，实现了保证仪器最高测量精度的前提下既操作简单又成本低廉的使用要求。
●“倍精度双量程”标准标靶可方便实现在减短一半量程的条件下把仪器的测量精度提高一倍。
◇3.“倍精度双量程”技术：“倍精度双量程”标准靶是采用标准标靶专利技术的具有正反两个测量标准靶面（ A/B 测量面）的一种专用标准靶，用户可根据实际测量需要在试验时选择使用标靶 B 测量面（ A 测量面为标准量程）便可方便地在减短一半量程的条件下把测量精度提高一倍。对于下列型号的仪器，实现如下精度：
CABR-NES-3.0 ： 精度 2.5μm （量程 1.5mm ）；
CABR-NES-2.0 ： 精度 2.5μm （量程 1.0mm ）。
◇4. 位移传感器探头调节装置固定架：位移传感器探头调节装置固定架由“位移传感器探头固定装置”、“位移传感器探头调节装置”两项技术组成，把位移传感器探头安放在被测混凝土试件的试模上，具有以下特点：
●具有良好的抗震动性功能，能有效减少环境震动引起的测量误差；
●专门设计的调节装置能方便平稳地调节位移传感器探头与标靶间的距离并可靠固紧，使得位移传感器探头能在试验开始时调节到最合适的初始位置；
●安装简单、操作方便，可适合各种型号的混凝土收缩试件的成型试模；
●位移传感器探头调节器能方便地从位移传感器探头调节装置固定架脱卸,便于位移传感器探头的使用或存放。
◇5. 标靶支垫：“混凝土早龄期收缩性能测定仪标靶支垫”是专门为U型测量靶相配合设计的，具有以下特点：
●可防止U型标靶支脚的金属毛刺或利边在使用时划破试模内铺设的塑料薄膜，同时与混凝土试模内壁保持足以小的摩擦力，以保证混凝土在试模中的自由变形的要求；
●使用非常方便，不增加标靶埋入操作时的复杂性。
◇6. 标靶固定夹：“混凝土早龄期收缩性能呢感测定仪标靶及固定夹”是专为U型测量标靶相配合设计的，具有以下特点：
●保证标靶在试件震动成型时被良好固定不产生移动，成型后标靶和试件不存在与外界的约束力，保证试验处于无约束自由变形的条件；
●试件成型时标靶不会发生在自身重力的作用下可能因发生沉沦而在混凝土完全固化前与混凝土之间发生相对位移而导致标靶发生偏移的情况；
●操作方便、安全。
◇7. 位移传感器校准装置：位移传感器校准装置与位移传感器探头调节装置固定架和仪器主机操作功能相配合，可使仪器使用者方便校准当前试验中每个位移传感器的测量精度，有效消除标靶的非一致性（使用中发生偏移、倾斜或材料批次不同等）引起的测量误差。
◇8. 操作界面简明友好：仪器采用人性化设计，操作界面极其友好，操作简单快捷，让使用者在使用时感到得心应手。
●大屏幕中文显示：采用320*240点阵的大屏幕液晶显示器，使中文显示界面美观、友好。
●触摸屏人机交互操作：触摸屏配合人性化的界面设计使操作更加简单、快捷。
●完备的仪器运行参数设置功能：完备的仪器运行参数设置功能使用户根据自己的要求或习惯配置（设置）仪器操作参数。
●声光提示：周到的声光提示及告警功能及时告知仪器的当前运行状态。
主要功能
面向用户的实用功能：完善的实用功能充分体现了面向实用的人性化设计理念，能最大限度的满足客户的使用要求。
• 仪器稳定可靠： 主机采用高性能嵌入式数据采集工控计算机系统和高可靠性的μ C/OS-II 多任务实时操作系统，确保仪器能满足长时间无人值守条件下稳定可靠的运行要求。
• 断电自动恢复功能： 断电自动恢复功能设计使仪器能在无人值守的情况下恢复断电前的运行状态，确保试验不被意外断电 （而） 中断。
• 试验文件自动复制： 仪器能在用户确认完成当前试验任务时自动复制试验数据文件，确保试验数据不被意外丢失。
• 大存储量数据文件保存： 可选配不同容量的 CF 卡，可存储巨量原始试验数据文件 。
• 标靶放置操作简单快捷： 专门设计的 U 型测量标靶埋放操作简单快捷，即使在不借助辅助固定装置的情况下也能方便操作；标准标靶通过磁钢吸附在普通标靶上，装卸极其方便。
• 位移传感器探头调节装置固定架放置简便可靠： 位移传感器探头调节装置固定架通过四枚固定螺钉安放在混凝土试模上，操作简便、固定可靠，适合不同厂家生产的混凝土试模。
• 位移传感器探头位置调节平稳： 人性化设计的脱卸式位移传感器探头调节器使位移传感器探头的放置、安装、脱卸等操作简便快捷，配合简明的主机操作界面使得位移传感器探头的位置调节操作平稳快捷，锁定可靠。
• 环境温湿度检测： 用户可选配专用的一体化温湿度传感器同步实时检测实验场所的环境温、湿度。
• 专用温度检测： 仪器还提供一个专用接口供用户可选配可埋入混凝土试件的一次性使用低成本数字化温度传感器实现对被测混凝土试件内部温度的同步实时检测。
• 以太局域网接口：具有10/100M以太网接口实现联网试验数据文件传送和软件升级功能。
• USB 接口： 仪器可选配 USB 接口组件，用户可直接使用移动 U 盘存储试验数据文件。
• 扩展接口： 仪器配有一个 RS232C 通信接口供数据交换，一个 RS485 工业通信接口供联网功能扩展，另配有一组专用的扩展接口供仪器功能扩展。
• 支持远程软件版本升级：主机具有通过局域网接口实现软件版本升级的功能。用户可通过博远科技网站下载或通过电子信箱获得最新版本的主机控制软件进行升级。
知识产权
舟山市博远科技开发有限公司和中国建筑科学研究院在联合研制非接触式混凝土收缩变形测定仪的过程中分别独立或联合研发了多项自主知识产权的创新技术，并已申报多项国家专利。
1.U型测量标靶： （专利号：ZL 2008 2 0122374.0 ）
U型测量标靶具有以下特点：
●标靶的形状设计和安装方式十分适合试验操作，约束机理简明，保证了被测混凝土试件在测量标距范围内的收缩变形无任何约束，完全符合测定混凝土试件自由收缩变形的必要前提；
●足够大的有效截面更能准确反映混凝土试件的收缩，避免因试件收缩不均匀性导致的测量误差；
●标靶测量面埋入混凝土部分的透孔设计使得标靶测量面的前后侧的混凝土结合成一体，在试件收缩时能紧密带动标靶，被测混凝土与标靶协同良好；
●较大孔径的透孔可在试件震捣成型时使混凝土砂浆和骨料自由通过，避免了混凝土试件在初凝前因成型时标靶测量面两侧的压强不一致所导致的标靶偏移而可能产生的测量误差；
●U型测量标靶底部成三点接触，使得标靶底部不会嵌入砂石，保证了试件成型时标靶的测量平面与试件底面保持垂直。
●标靶可叠层放置，运输时体积小，并且不易因震动或撞击发生变形或划伤测量面。
●标靶埋入并不影响传统的接触式法收缩变形性能测定的收缩测头的埋设，不影响试件在完成早龄期收缩变形测定试验后继续进行接触式法收缩变形性能测定试验。
2、标准标靶： （专利号：ZL 200820122374.0 ）
专用的标准标靶分“吸附式标准标靶”和“倍精度双量程标准标靶”两种型号具有以下特点：
●采用高品质材料和精密加工工艺制造，保证了标靶材质、表面粗糙度的一致性并通过严格的测试校准，避免了使用普通标靶因基（标）靶材质、涂层厚薄、表面粗糙度不一致性或生产批次不同所导致的位移传感器灵敏度差异造成的测量误差，确保了仪器的测量精度；
●标准标靶在使用时通过本身所带有磁钢吸附在普通靶上，装卸极其方便，可长期反复使用，实现了保证仪器最高测量精度的前提下既操作简单又成本低廉的使用要求。
●“倍精度双量程”标准标靶可方便实现在减短一半量程的条件下把仪器的测量精度提高一倍。
3. 位移传感器探头调节装置固定架：
位移传感器探头调节装置固定架由“位移传感器探头固定装置”（专利号： ZL 2008 2 0168240.2 ）、“位移传感器探头调节装置”（专利号： ZL 2008 2 0168242.1 ）两项技术组成，把位移传感器探头安放在被测混凝土试件的试模上，具有以下特点：
●具有良好的抗震动性功能，能有效减少环境震动引起的测量误差；
●专门设计的调节装置能方便平稳地调节位移传感器探头与标靶间的距离并可靠固紧，使得位移传感器探头能在试验开始时调节到最合适的初始位置；
●安装简单、操作方便，可适合各种型号的混凝土收缩试件的成型试模；
●位移传感器探头调节器能方便地从位移传感器探头调节装置固定架脱卸,便于位移传感器探头的使用或存放。
4. 标靶支垫： （专利号： ZL 2009 2 0114299.8 ）
“混凝土早龄期收缩性能测定仪标靶支垫”是专门为U型测量靶相配合设计的，具有以下特点：
●可防止U型标靶支脚的金属毛刺或利边在使用时划破试模内铺设的塑料薄膜，同时与混凝土试模内壁保持足以小的摩擦力，以保证混凝土在试模中的自由变形的要求；
●使用非常方便，不增加标靶埋入操作时的复杂性。
5. 标靶固定夹： （专利号： ZL2009 2 0114287.5 ）
“混凝土早龄期收缩性能呢感测定仪标靶及固定夹”是专为U型测量标靶相配合设计的，具有以下特点：
●保证标靶在试件震动成型时被良好固定不产生移动，成型后标靶和试件不存在与外界的约束力，保证试验处于无约束自由变形的条件；
●试件成型时标靶不会发生在自身重力的作用下可能因发生沉沦而在混凝土完全固化前与混凝土之间发生相对位移而导致标靶发生偏移的情况；
●操作方便、安全。
6. 位移传感器校准装置： （专利号： ZL 2008 2 0168241.7 ）
位移传感器校准装置与位移传感器探头调节装置固定架和仪器主机操作功能相配合，可使仪器使用者方便校准当前试验中每个位移传感器的测量精度，有效消除标靶的非一致性（使用中发生偏移、倾斜或材料批次不同等）引起的测量误差
7.混凝土抗渗试件密封方法(发明专利号: ZL 2006 1 0053125.6)
8.混凝土抗渗试件劈裂机(实用新型专利号: ZL 200620107050.0)
9.博远混凝土抗渗仪主控制软件(计算机软件著作权登记证书:软著登字第0209796号)
• 标准配置：
以下所列为您在购买CABR-NES型非接触式混凝土收缩变形测定仪时已经包含的标准配置：
• CABR-NES型非接触式混凝土收缩变形测定仪主机1台；
• 配套位移传感器探头1套（每试组6只）；
• 位移传感器探头电缆支架1套（每试组3只）；
• 位移传感器探头调节固定装置1套（每试组6个）；
• U型标靶及标靶固定夹1套（每试组6个）；
• “吸附式标准标靶”1套（每试组6个）；
• 主机电源线1根，0.5A保险丝1枚；
•《用户手册》1本；
• 专用配套数据处理软件光盘1张；
• 专用机箱一只。
• 客户可选配：
以下所列为您根据需要可另行选配的配套功能组件：
• 环境温湿度传感器1只（包括连接电缆）；
• 数字温度传感器功能组件1套，包括功能组板（选配后安装于主机内）1块、配套专用电缆1条；
• RS232C通信电缆。
• 消耗性配件：
博远科技长期为用户提供以下专用配套消耗性配件：
• U型标靶及标靶支垫；
• 可埋入式数字温度传感器（使用时直接插在配套专用电缆的接口）。 |
