适用于普通混凝土抗压强度的无损检测。拥有多项博远科技自主知识产权的技术创新和专利技术, 通过浙江省建设厅成果鉴定,整体技术达到国际先进水平。特别是采用了“光栅-光藕”非机械接触式回弹采样技术(发明专利号:03103652.X),解决了传统的“数显回弹仪”数据采样系统稳定性、耐久性不足的技术难题,成为新一代数字回弹仪的代表产品。
◆1.拥有多项博远科技自主知识产权的技术创新和专利技术, 通过浙江省建设厅成果鉴定,整体技术达到国际先进水平 ,被称为“新一代数字回弹仪”产品。
◆2.依据《回弹仪检测混凝土抗压强度技术规程》(JGJ/T23-2001)设计,全中文界面、弹出式菜单、操作简单方便、检测现场即时显示构件强度推定值。
◆3.目前唯一采用非机械接触式回弹采样方式的“光栅-光藕”技术(已获国家发明专利,专利号:03103652.X),解决了采用电阻式位移传感器采样原理的传统的“数显回弹仪”数据采样系统稳定性、耐久性不足的技术难题。 ◆4.目前唯一采用独立的智能化数字回弹传感器设计,实现真正意义上的传感器独立可检定、一台主机配多台数字回弹传感器,用户可直接互换而无须调整。
◆5.目前唯一采用传感器分体式专利技术(实用新型ZL03208209.6),对数字回弹仪的数据采样组件的构造进行了重要改进设计,解决了传统的数字回弹仪难以进行常规机械维护的问题。
◆6.目前唯一仪器内置标准测强曲线和地方(专用)测强曲线两条回弹测强曲线供检测时选择切换,并且地方(专用)测强曲线可由用户直接写入仪器。
◆7.目前唯一具备数字回弹仪联机管理功能,可对仪器数据操作进行权限设置,具有仪器运行统计功能,符合“公正、科学、准确”的要求,真正满足各类质量控制认证体系的要求(如实验室计量认证等)。
◆8.提供开放式数据接口,供第三方软件商使用原始检测数据,让您在已有的检测数据处理软件中也能享受博远数字回弹仪带来的高效。
◆9.最大可存储多达160个构件的检测数据。硬、软件多重数据安全设计,保护原始检测数据可靠存储。
◆10.节能设计,6节普通五号电池可使用好几个月。具有软电源开关机、电池耗尽告警保护功能。
◆11.具有高速电脑联机通信、显示器4级背景光、实时时钟等多种实用功能。
◆12.低运行成本,良好的售后服务,高性能价格比

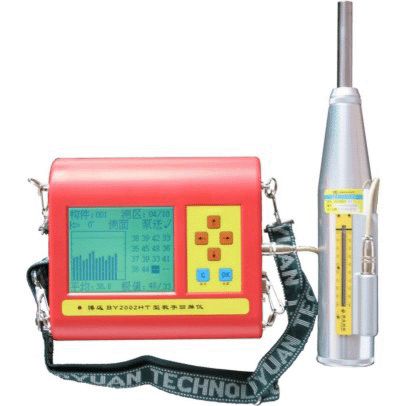

博远BY2002HT数字回弹仪是舟山市博远科技开发有限公司完全依据中华人民共和国行业标准《回弹仪检测混凝土抗压强度技术规程》(JGJ/T23-2001)设计,针对混凝土抗压强度现场检测的实际需要所研制的高科技产品,适用于各类建筑工程中普通混凝土抗压强度的无损检测。
本仪器特别适用于政府部门组织的工程质量大检查,各工程质量监督机构、监理单位的现场质量抽查,能即时获得被抽检混凝土结构抗压强度的检测结果;在工程质量检测机构开展工程实物质量现场检测中,能更加体现检测的公正性、科学性和准确性,极大地提高检测、数据处理与检验报告编制的工作效率,让您的服务更加优质快捷,真正享受数字化时代带来的无限魅力。
仪器完善的实用功能充分体现了面向实际使用的设计理念,操作界面极其友好,操作简单快捷,让使用者在使用时感到得心应手。硬、软件多重数据安全设计保护原始数据可靠存储,原始数据存储量多达160个构件;独有的仪器管理功能满足质量管理体系认证的要求,内置统一回弹测强曲线和用户可自行录入的专用回弹测强曲线供切换使用;全面节能设计,只需使用普通电池,让您不必频繁更换电池;高速数据通信、实时时钟、4级显示背景光、软电源开关、电池耗尽告警等诸多功能最大限度地满足不同客户的使用要求。
仪器所配的博远HT225PH型数字回弹传感器,采用"光栅-光耦"非机械接触方式回弹采样发明专利(发明专利号:03103652.X),不改变机械式回弹仪的原有机械构造并保留了指针直读功能,完全避免了传统数显回弹仪所采用的电位器采样方式因机械磨损、接触不良等弊病所导致仪器采样精度、可靠性和耐久性差的技术缺陷,具有很高的采样精度,其可靠性、稳定性和耐久性指标得到极大的提高;数字回弹传感器分体式专利(实用新型专利号:ZL03208209.6),使得传感器常规机械维护简单、方便,不影响电子采样系统,大大增加了数字回弹传感器的机械稳定性和可靠性;二项专利技术的使用,大大延长了数字回弹传感器的使用寿命。
舟山市博远科技开发有限公司首创的数字回弹传感器概念,把回弹数据采样、校准以及采样控制功能集成到回弹传感器中,通过数据通信实现与回弹仪主机的数据交换,使数字回弹传感器成为独立于回弹仪主机的智能化数字系统,从而真正实现传感器可直接互换、单独检定。一台回弹仪主机可增配多只数字回弹传感器,当其中一只传感器需要维护、送检时,回弹仪主机可以匹配备用的传感器继续进行检测而不影响您的工作,无形中起到了节省仪器投资和提高仪器利用率的效果。
仪器所配的博远数字回弹仪管理器软件,通过电脑标准RS232通信接口与数据回弹仪实现数据交换,不仅能进行后续数据处理、自动生成构件或批量检测报告,而且还能对仪器进行管理设置、写入自己的专用测强曲线或查看运行统计信息。仪器和管理器软件提供开放的原始数据接口,可供第三方软件商直接使用仪器原始数据,使得用户可以在原有的检测数据处理软件中也能享受到使用数字回弹仪所带来的高效和便捷。
博远BY2002HT数字回弹仪经由国内十多位技术专家组成的评审委员会评审,"完全符合《回弹仪》(GB9138-88)和《混凝土回弹仪》(JJG817-93)标准。适用于《回弹法检测混凝土抗压强度技术规程》和《超声回弹综合法检测混凝土抗压强度技术规程》的要求。","整体设计科学合理,总体技术处于国内领先水平"。博远BY2002HT数据回弹仪已获得中华人民共和国制造计量器具许可证(CMC证书编号:浙制09000006号)。
主要技术指标
◆回弹仪主机:
●数据处理规范:执行《回弹法检测混凝土抗压强度技术规程》( JGJ/T23-2001 )
●存储量:不少于 160 个标准构件(每构件 10 个测区,每测区录入 1 个碳化深度值)
●显示屏: 100 × 80 ( mm ), 160 × 128 ( Dots )
●电源: 4.5VDC ,使用 6 节或 3 节 1.5V 五号电池( LR6AA/1.5V )
●耗电:工作状态(平均值)≤ 35mA (背光关闭时),休眠≤ 10mA ,关机≤ 1 μ A
●实时时钟精度:≤± 15ppm ,日历范围: 2099 年以前,闰年自动调整
●电脑联机通信: RS232C 接口, 1 个起始位, 8 个数字位, 1 个停止位
●联机通信速率: 38.4Kbps (根据需要在 9600 ~ 115.2 Kbps 范围内可选择)
●环境温f度:- 20 ℃~ 40 ℃2
◆数字回弹传感器:
●标称动能: 2.207J
●弹击拉簧刚度: 785 N/m
●弹击锤冲程: 75 ㎜
●钢砧率定回弹值: 80 ± 2
●采样示值一致性:≤± 1 (数字化输出采样值与游标读数差值)
●电源: 5VDC
●耗电:采样状态≤ 10mA (平均电流),空闲状态≤ 5 mA
●通信协议:异步串行协议, 1 个起始位, 8 个数字位, 1 个停止位
●通信速率: 4800bps
●工作温度:- 4 ℃~ 40 ℃
●环境温度:≤ 95% (相对温度)
主要特点
1. 符合国家规范
2. 完善的实用功能
3. 界面友好、操作简捷
4. 节能设计
5. 配套软件
6. 配套数字回弹传感器
7. 拥有国家发明专利
◇1. 符合国家规范:仪器完全依据中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)设计,适用于各类建筑工程中普通混凝土抗压强度的无损检测。
●仪器完全依据中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)设计,适用于各类建筑工程中普通混凝土抗压强度的无损检测。
◇2. 完善的实用功能:完善的实用功能充分体现了面向实际使用的设计理念
●大存储量数据保存:仪器最多可存储160个标准构件的检测数据,足以满足实际检测工作的需要。
●传感器率定:按规范设计的传感器率定功能和直观友好的操作界面使您在检测前后方便进行传感器率定。
●专用测强曲线:机内除统一测强曲线外,另有一条专用测强曲线可供检测时选择,并且用户可通过随机配备的管理软件自行向回弹仪写入或更换所需的本地专用测强曲线。
●完备的仪器设定功能:使用者能根据不同需要或个人偏好方便选择不同的默认检测选项、操作流程、仪器状态以及通信速率等多项参数。
●管理功能:管理人员可以根据管理需要设定仪器使用者的数据操作权限,该功能可满足有严格数据管理制度的检测机构的实际需要。
●自动检测传感器和通信口连接:仪器能根据操作状态自动检测传感器或通信口连接状态,并会自动提醒异常状态。
●快速数据导出:可选择不同联机通信速率,最快达38.4kbps(单向导出时115.2kbps)。在仪器默认设置速率下(38.4kbps) 导出160个构件仅需仅需8秒钟。
●实时时钟日历:高精度实时时钟能自动记录每一构件的检测时间,日历自动进行闰年调整。
●显示器背景光:4级背光亮度使您即使在昏暗的环境下也能正常使用。
●电池耗尽提醒:当电池电量不足时仪器会自动提醒,确保您不会因电量耗尽而丢失检测中的构件数据。
◇3. 界面友好、操作简捷:极其友好的操作界面,让使用者感到得心应手
●大屏幕中文显示:采用160×128点阵的大屏幕液晶显示器,使中文显示界面美观、友好。
●弹出式菜单界面:2级弹出式菜单界面,使操作更加简单、快捷。
●不同声响提示:不同声响区分有效或无效的按键操作响应,以及各种错误警告等。
●回弹值柱状图显示:同一测区的回弹值同时以柱状图直观显示,使检测结果一目了然。
●数据查看简便、快捷:数据按构件列表显示,通过弹出式菜单以树状结构查找,查看原始数据极其简便、快捷。
●操作流程实用、灵活:检测流程针对不同用户和不同操作人员的要求设计,符合实际使用要求,也可根据不同情况或个人习惯可选择不同的操作流程。
◇4. 节能设计:仪器不仅在硬件上采用节能设计,而且在软件功能上也充分考虑节能
●休眠状态:当一段时间内未操作仪器时,仪器能自动进入休眠状态,关闭显示器等不使用的器件以最大限度节约电能。
●自动关机:在较长时间内未对仪器进行操作时,仪器将自动保存已检测数据并关机。
◇5. 配套软件:配套专用数据处理软件与仪器管理软件形成完整的回弹法混凝土强度检测系统
●仪器管理软件:专用仪器管理软件具有检测数据导入,仪器状态参数、管理权限查看(设置),仪器运行统计记录查看以及用户专用测强曲线写入等功能。
●数据处理软件:采用数据库编程,直接从回弹仪导入检测数据,不仅具有检测报告生成(打印)功能,强大的数据库功能实现历史数据的检索、统计、管理等功能。
◇6. 配套数字回弹传感器:由舟山市博远科技开发公司首创的数字回弹传感器设计,内部单片机系统具有数据采样、校准、数据处理、存储、以及通信管理、采样控制等完整功能,传感器通过数字通信接口实现与所连接仪器之间的数据交换和功能控制,不依赖于所连接的回弹仪主机。该数字回弹传感器具有现有回弹传感器所无法实现的优点
●智能化:能自动进行数据采样、校准、处理及存储,自动检测数据交换中的传输错误,并可以根据外部通信指令切换传感器的工作状态。
●直接互换性:一台回弹仪可配多个数字回弹传感器,用户可直接互换,不必担心采样精度是否因此受到影响。
●单独进行检定:数字回弹传感器可独立进行检定,当对其中的回弹传感器进行例行检定时,回弹仪还可匹配备用传感器进行检测,从而使您的检测工作不受影响。
●通用性:数字回弹传感器除用于博远BY2002HT回弹仪外,还可应用于笔记本电脑、PDA等具有数字 通信接口的各类数字处理设备,具有广泛的通用性。
◇7. 拥有国家发明专利:由舟山市博远科技开发公司发明(发明专利号:XZL 03 1 03652.X 国际专利主分类号:G01N 3/52)的数字回弹传感器
●非接触式采样:完全避免了采用电位器方式或其他接触式采样方式中容易发生的机械磨损、接触不良等缺陷。
●不受环境等因素影响:采用了独特的采样原理,采样精度不受环境温度、湿度影响;由于无须采用传统的A/D转换电路,从而也完全避免了A/D转换受电源、温度变化以及存在时间漂移等问题。
舟山市博远科技开发有限公司二项数字回弹仪专利获得中华人民共和国知识产权局授权,分别为:实用新型 ZL03208209.6 和外观设计 ZL03301762.X,将于2004年9月8日正式公告。
实用新型专利(ZL03208209.6)对数字回弹仪的数据采样组件的构造进行了重要改进设计,解决了传统的数字回弹仪难以进行常规机械维护的问题。该专利还对回弹仪指针及指针导杆进行了重大技术改进,大大提高了指针在运动过程中的稳定性,从而提高了回弹仪检测数据的精度、一致性和稳定性。
舟山市博远科技开发有限公司申请的另一项标志着数字回弹仪重大技术进步的非机械接触式"光栅-光藕"回弹数据采样技术(发明专利申请号03103652.X),目前正在专利实审程序中。
实用新型专利证书 外观设计专利证书
